直流高压发生器

电缆氧化锌避雷器直流耐压仪

产品简介: 直流高压发生器是按照中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求,研究、制造的便携式直流高压发生器,适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。

ZGF-60KV/5mA一体式直流高压发生器产品简介 Product Introduction

直流高压发生器是根据规程新电力行业标准DL/T848.1-2004《高压试验装置通用技术条件 第1部分:直流高压发生器》设计制造的新一代便携式高压检测仪器,专门用来检测电力器件的电气绝缘强度和泄漏电流。

本仪器采用高频倍压电路,应用新PWM脉冲宽度调制技术和电压电流双闭环反馈技术,提升电源调整率和负载调整率,使电压稳定度高,纹波小。使用进口大功率IGBT器件及其驱动技术,消开关干扰,实现直流高压发生器的高品质和便携性。选用进口高频高压整流二极管,使倍压筒更加小巧轻便,提升整机效率。根据EMI电磁干扰和EMC电磁兼容理论,采用屏蔽、隔离和接地等措施,提升整机安Q性,并能承受额定电压放电而不损坏。仪器保H功能齐全,具有零位保H、过压保H、过流保H、击穿保H,保H电路选用纳秒级**传感器,动作迅速。过压整定选用数字拨码开关,操作简单并具有较高的整定精度。增设智能高精度0.75U功能按钮,利于氧化锌避雷器的测试。

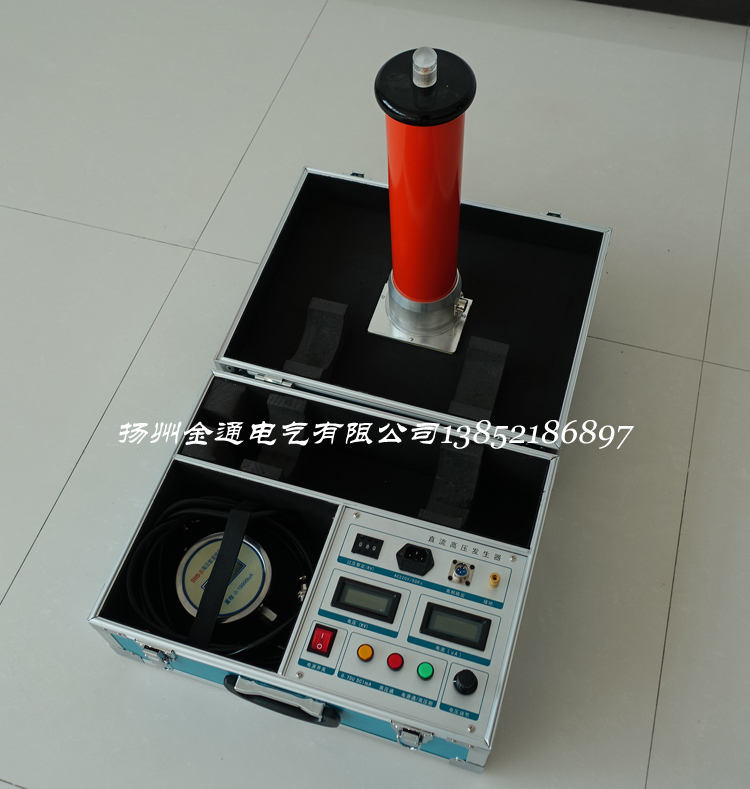

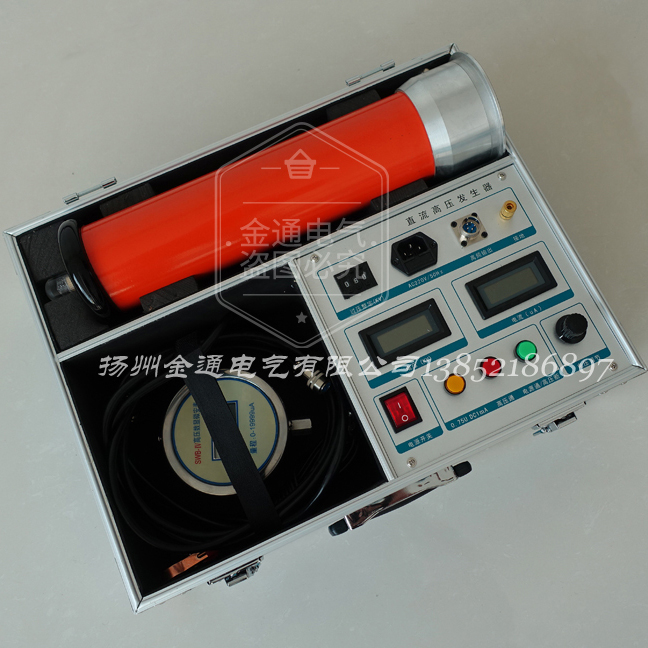

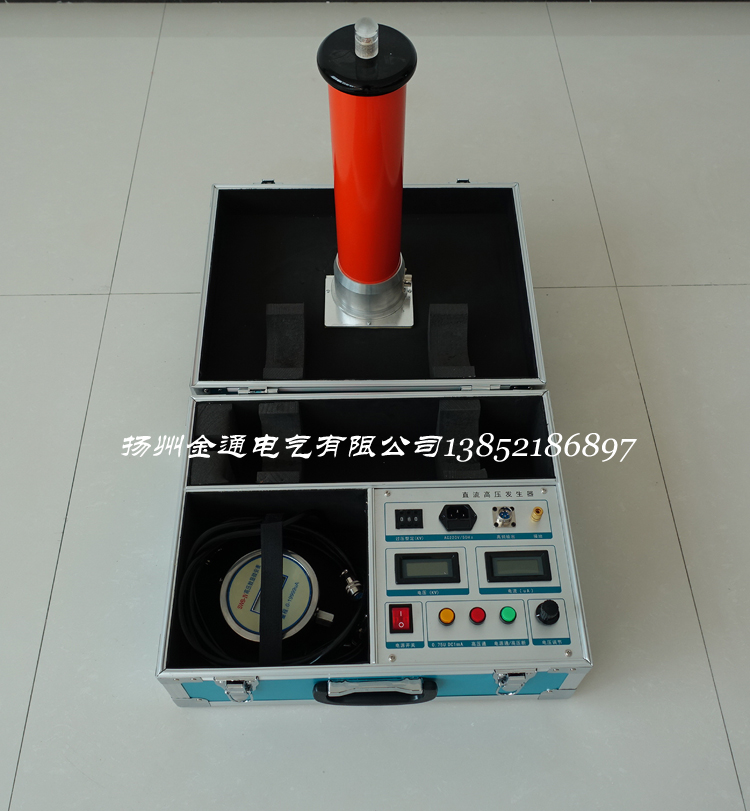

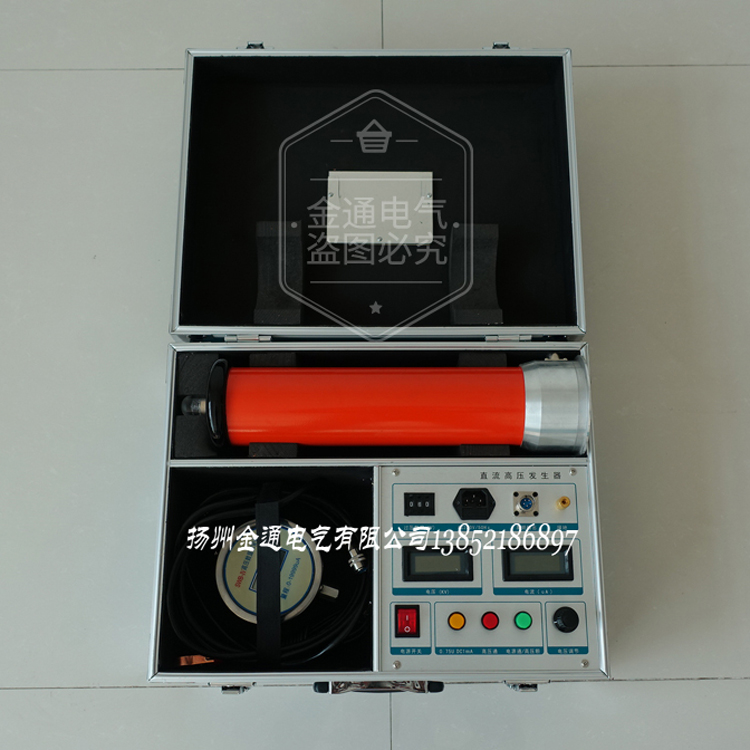

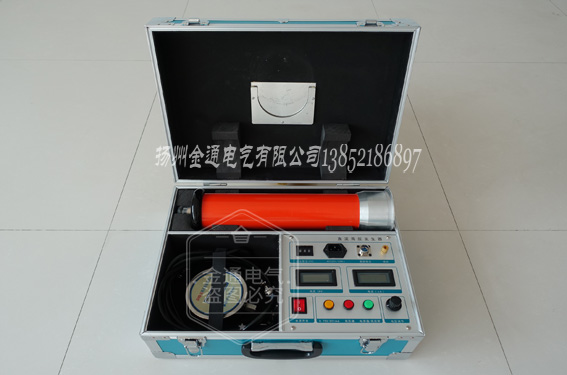

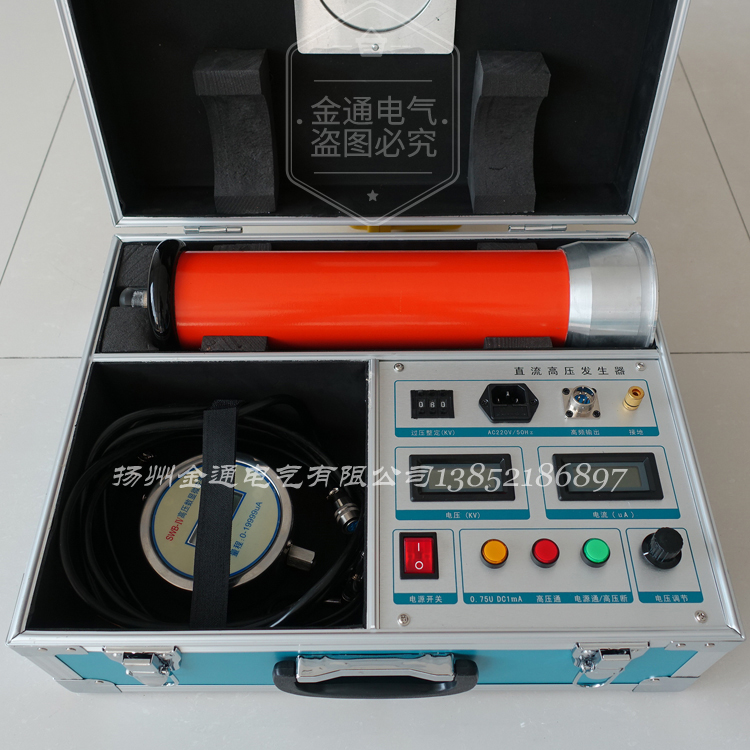

仪器选用一体式设计方案:倍压筒和主机放置在一个机箱内,结合新科技、选用器件,实现体积小、功率大、重量轻、操作方便、电源输出质量高等优点,是高压测试行业的理想测试仪器。

产品别称:直高发、高压发生器、直高发、中频直流高压发生器厂家 .高频直流高压发生器厂家、电缆直流耐压仪、高压发生器、电缆直流耐压仪 、直流高压发生器、中频直流高压发生器、高频直流高压发生器、数字式直流高压发生器、电缆耐压直流高压发生器、直流高压发生器,ZFG直流高压发生器、高压直流发生器、一体式直流高压发生器,分体式直流高压发生器,直流高压发生器生产厂家、直流高压发生器价格、直流发生器、便携式直流高压发生器、智能直流高压发生器、轻便型直流高压发生器

ZGF-60KV/5mA一体式直流高压发生器 选型参考 Selection Reference

选型参考 – 氧化锌避雷器直流参考电压和泄漏电流试验

避雷器额定电压 kV

10

35

66

110

220

直流参考电压 kV

28

90

135

168

314

设备选型 kV / mA

ZGF - 60 / 2

ZGF - 120 / 2

ZGF - 200 / 2

ZGF - 200 / 2

ZGF - 400 / 3

选型参考 – 根据变电站电压等级选择

变电站电压等级 kV

10

35

66

110

220

330

更高试验电压 kV

47

105

135

192

305

大于400

设备选型 kV / mA

ZGF - 60 / 2

ZGF - 120 / 2

ZGF - 200 / 2

ZGF - 200 / 2

ZGF - 400 / 3

ZGF - 800 / 10

选型参考 – 根据承修承试资质级别选择

承修承试级别

5 级

4 级

3 级

2 级

1 级

更高试验电压 kV

28

90

168

305

大于400

设备选型 kV / mA

ZGF - 60 / 2

ZGF - 120 / 2

ZGF - 200 / 2

ZGF - 400 / 3

ZGF - 800 / 10

选型参考 – 纸绝缘电缆直流耐压和泄漏电流试验试验

电缆额定电压 Uo / U kV

3.6 / 6

6 / 6

6 / 10

8.7 / 10

21 / 35

26 / 35

直流试验电压 kV

17

30

40

47

105

130

设备选型 kV / mA

ZGF - 60 / 2

ZGF - 60 / 2

ZGF - 60 / 2

ZGF - 60 / 2

ZGF - 120 / 3

ZGF - 200 / 5

选型参考 – 橡塑绝缘电缆直流耐压和泄漏电流试验试验

电缆额定电压 Uo / U kV

6 / 10

8.7 / 10

21 / 35

26 / 35

48 / 66

64 / 110

127 / 220

直流试验电压 kV

26

37

63

78

144

192

305

设备选型 kV / mA

ZGF - 60 / 2

ZGF - 60 / 2

ZGF - 120 / 5

ZGF - 120 / 5

ZGF - 200 / 5

ZGF - 200 / 10

ZGF - 400 / 5

选型参考 – 自容式充油电缆主绝缘直流耐压和泄漏电流试验试验

电缆额定电压 Uo / U kV

48 / 66

64 / 110

127 / 220

190 / 330

290 / 500

直流试验电压 kV

175

275

475

585

775

设备选型 kV / mA

ZGF - 200 / 3

ZGF - 300 / 3

ZGF - 500 / 5

ZGF - 600 / 5

ZGF - 800 / 10

ZGF-60KV/5mA 一体式直流高压发生器特点优势 Selection Reference

1、输出电压稳定:采用高频倍压电路,应用***新PWM脉冲宽度调制技术和电压电流双闭环反馈技术,提升电源调整率和负载调整率,使电压稳定度高,纹波小。全量程平滑调压,输出电压精度高。主机电压表直接显示加载在负载上的电压值,无需外加分压器,接线操作简单。电压分辨率0.1kV,电流分辨率1uA;

2、保H功能齐全,具有零位保H、过压保H、过流保H、击穿保H,保H电路选用纳秒级**传感器,动作迅速,有效人身及设备安Q;

3、0.75U功能:增设智能高精度0.75U功能一键按钮,按下此按钮,电压电流自动跳转至0.75U状态,利于氧化锌避雷器的测试;

4、零起升压:升压电位器零起升压,采用进口多圈电位器,升压过程平稳,调节精度高;

5、过压设定:过压整定选用数字拨码开关,操作简单,并具有较高的整定精度;

6、一体式设计:选用一体式设计方案,主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管,使倍压筒体积小巧,提升整机效率,便于携带;

7、性能可靠:关键器件选用高性能进口元件,倍压筒外表涂特种绝缘材料,电气性能好、防潮能力强、无泄漏;

8、操作简单:仪器界面各功能按键,布局合理,指示清晰,易学易用;

ZGF-60KV/5mA 一体式直流高压发生器技术参数 Technical Parameter

规格

60/2

60/3

60/5

120/2

120/5

额定电压(kV)

60

60

60

120

120

额定电流(mA)

2

3

5

2

3

额定功率(W)

120

180

300

240

360

整机质量(kg)

9

10

整机体积(kg)

465*390*190

565*390*190

倍压筒高度(mm)

440

535

输出电压精度

±(1.0%读数±2个字)

输出电流精度

±(1.0%读数±2个字)

纹波系数

≤0.5%

工作方式

间断使用,额定负载30分钟

过载能力

空载电压可超出额定电压10%使用10分钟,更大充电电流为1.25倍额定电流

电源

AC220V±10% 50HZ



工作环境

温度: -10-40℃

相对湿度:室温为25℃时不大于85%(无凝露)

海拔高度:1500米以下

附件清单:

序号

名称

数量

1

主机

1台

2

高压倍压筒

1台

3

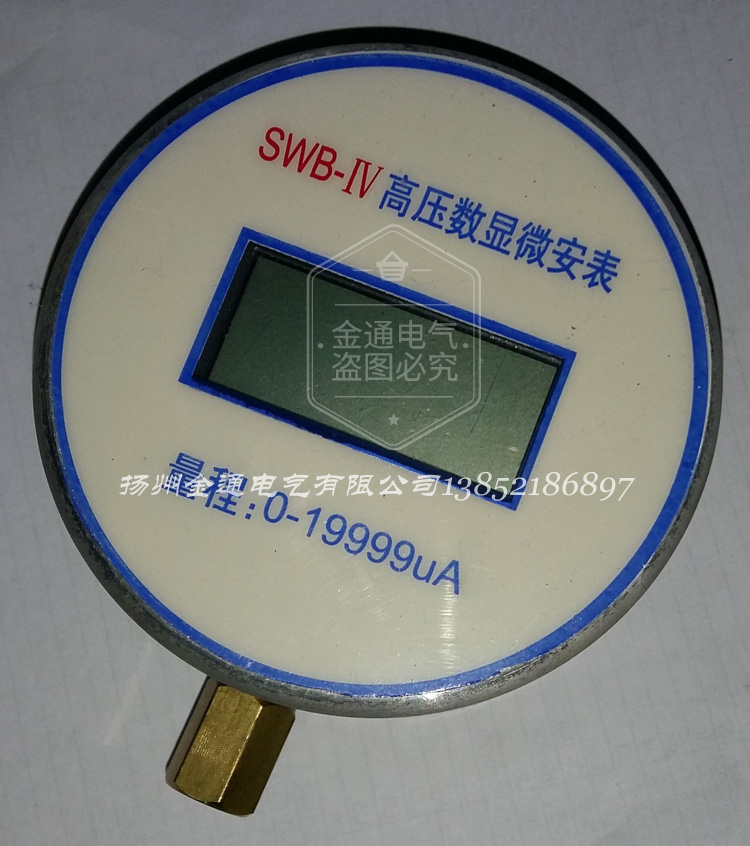

微安表

1个

4

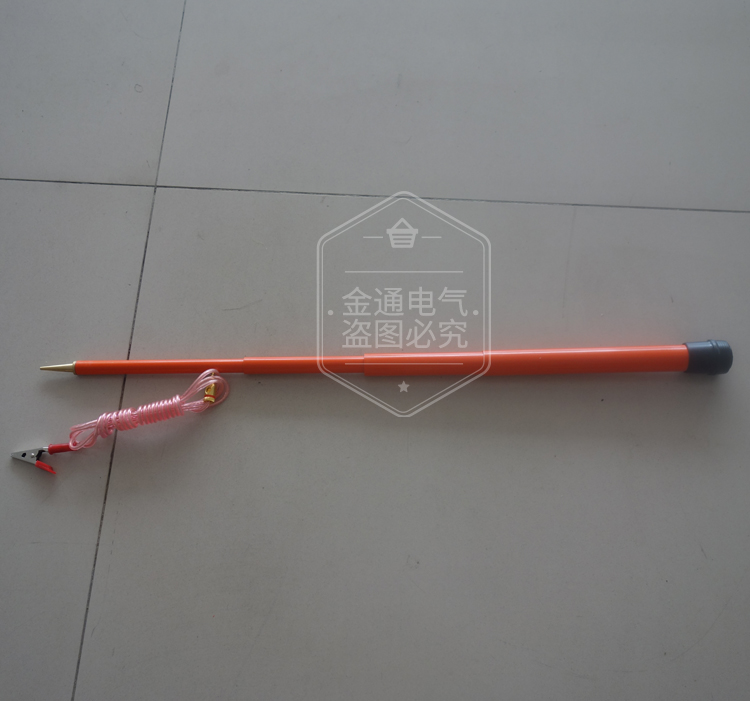

放电棒

1个

5

限流电阻

1个

6

高压线

1根

7

电源线

1根

8

**四芯连接线

1根

9

接地线

1根

10

5A保险管

4个

11

说明书

1本

12

检查报告

1份

13

合格证

1张

注:产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
