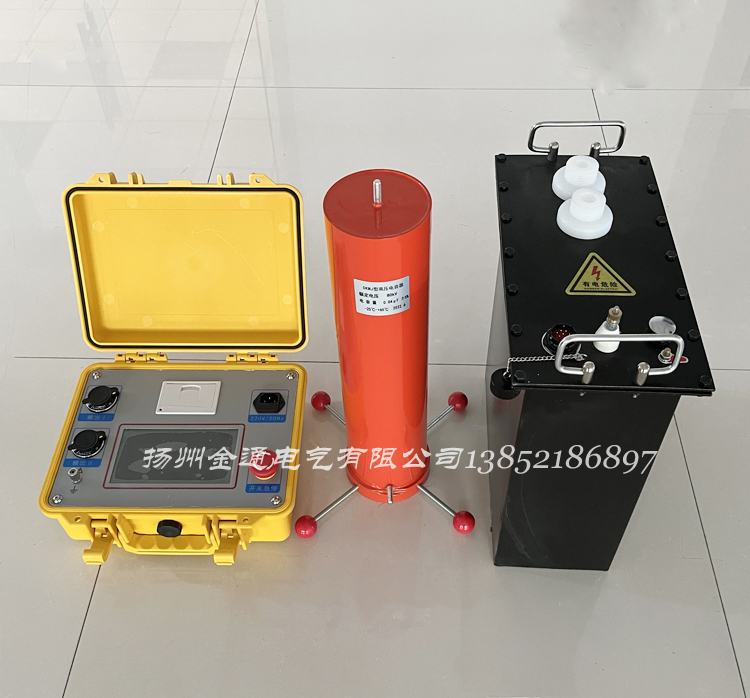

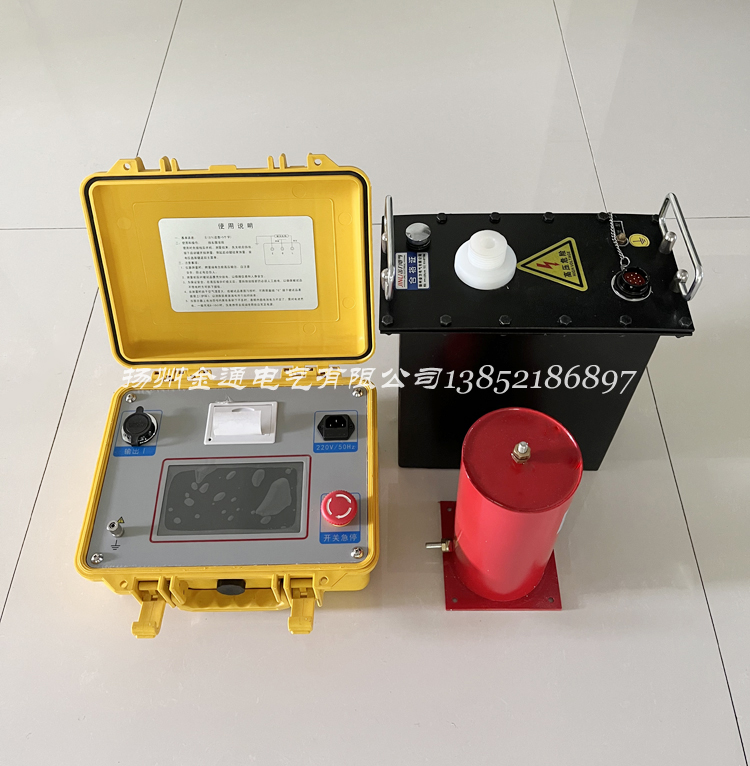

30KV超低频高压发生器

30KV超低频高压发生器

JT1012-30KV超低频高压发生器,是我公司新品系列超低频高压发生器是采用新技术自主研发的核心产品,采用 7 寸触模屏、进口高速AD采集电路,适用于绝缘等值电容较大的电气设备耐压试验项目;电流、电压数据均通过高压侧采样获得,数据真实、准确;本系统采用高低压闭环负反馈控制电路,输出无容升效应;参考标准:DL/T 849.4-2004

产品简介:

  30KV超低频高压发生器本产品采用了数字变频技术,单片机控制,升压、降压、测量、保HU完全自动化。由于全电子化,所以体积小重量轻,采用大屏幕彩色触摸显示屏,清晰直观、操作简单、显示输出波形。设计指标符合《电力设备**测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》规程标准,使用简单方便。


产品别称:超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置


主要特点如下:

1.1.1额定电压小于或等于50kV的超低频采用单联结构(一台升压器);大于50kV的超低频采用串联结构(两台升压器串联),使整体重量大大减轻,带载能力增强,而且两台升压器都可单独使用,达到一机多用。

1.1.2电流、电压数据均直接从高压侧采样获得,所以数据准确。

1.1.3智能综合保HU功能:不需设置电流电压保HU值,仪器能根据试品电容量的大小和试验电压值,计算过压过流保HU值,还能对电压电流突变产生保HU,所以能捕捉到放电情况。保HU动作时间都小于20ms

1.1.4采用150kv高压线输出,an全、可靠。

1.1.5由于采用了闭环负反馈控制电路,所以输出无容升效应。


1.3超低频高压电源通用技术指标

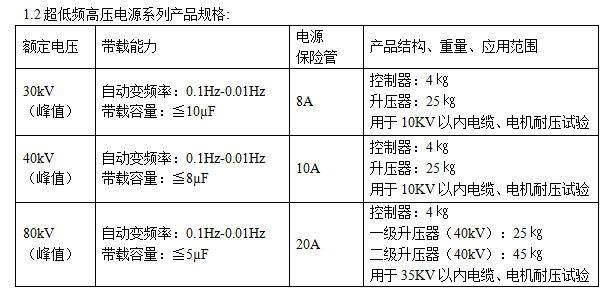

1.3.1输出额定电压:30kV-80kV。不同规格见表1

1.3.2输出频率:自动变频范围:0.1Hz-0.01Hz

1.3.3带载能力:见表1

1.3.4测量精度:≤3%

1.3.5电压正,负峰值误差:≤3

1.3.6电压波形失真度:≤3

1.3.7使用条件:户内、户外;温度:-10℃∽+40℃;湿度:≤85RH

1.3.8输入电源:频率50Hz,电压220V±5%。若是用微型发电机供电,应使用变频发电机,不能用普通发电机,因为普通发电机转速不稳定,会使升压不正常,损坏仪器。

超低频耐压试验操作说明

按上述连接好现场试验系统后,接通电源就可进入试验中。控制箱触摸屏首页是连线图选择,选择与实际一致的连线图进入参数设置界面。试验时间,试验电压,升压步数按试验要求修改。点击要修改的数据,会弹出数字键盘,输入所需的数据。为了保证an全,系统对录入的数据做了限定:试验电压范围10kv至额定值;试验时间199分钟,试验结束后本次参数自动保存为下次试验的默认值。点击“耐压试验”将进入试验中,仪器用三个周期将电压升到设定电压。前两个周期对试品进行预试,判断试品是否有低阻故障、测出试品的电容量,再根据试品电容量的大小确定适当的频率进行耐压试验。系统对试验过程提供智能保HU:过压、过流、电压电流突变、放电等产生保HU动作。计满试验时间,仪器会自动停机,也可直接点击“停机”键停机。停机过程会自动对试品放电。停机后可打印或保存本次数据,能循环保存九十组。在历史数据查询中可打印选中的数据记录。屏幕上面一行是仪器的工作状态提示,包刮一些仪器的故障信息。点击“祥情”按钮,可查看所有信息,这些信息包刮仪器和试品的工作状态和故障等信息。因为有触控键提示和帮助信息,在不看说明书的情况下,也可以循作提示进行操作。拆线前应先拔掉电源线,用放电棒对试品放电,再短路放电,再进行拆线操作。如果被试电缆小于100米,仪器不能输出光滑的正弦波电压,可将补偿电容器并联在试品端。波形失真会影响测量精度。
