超低频高压发生器

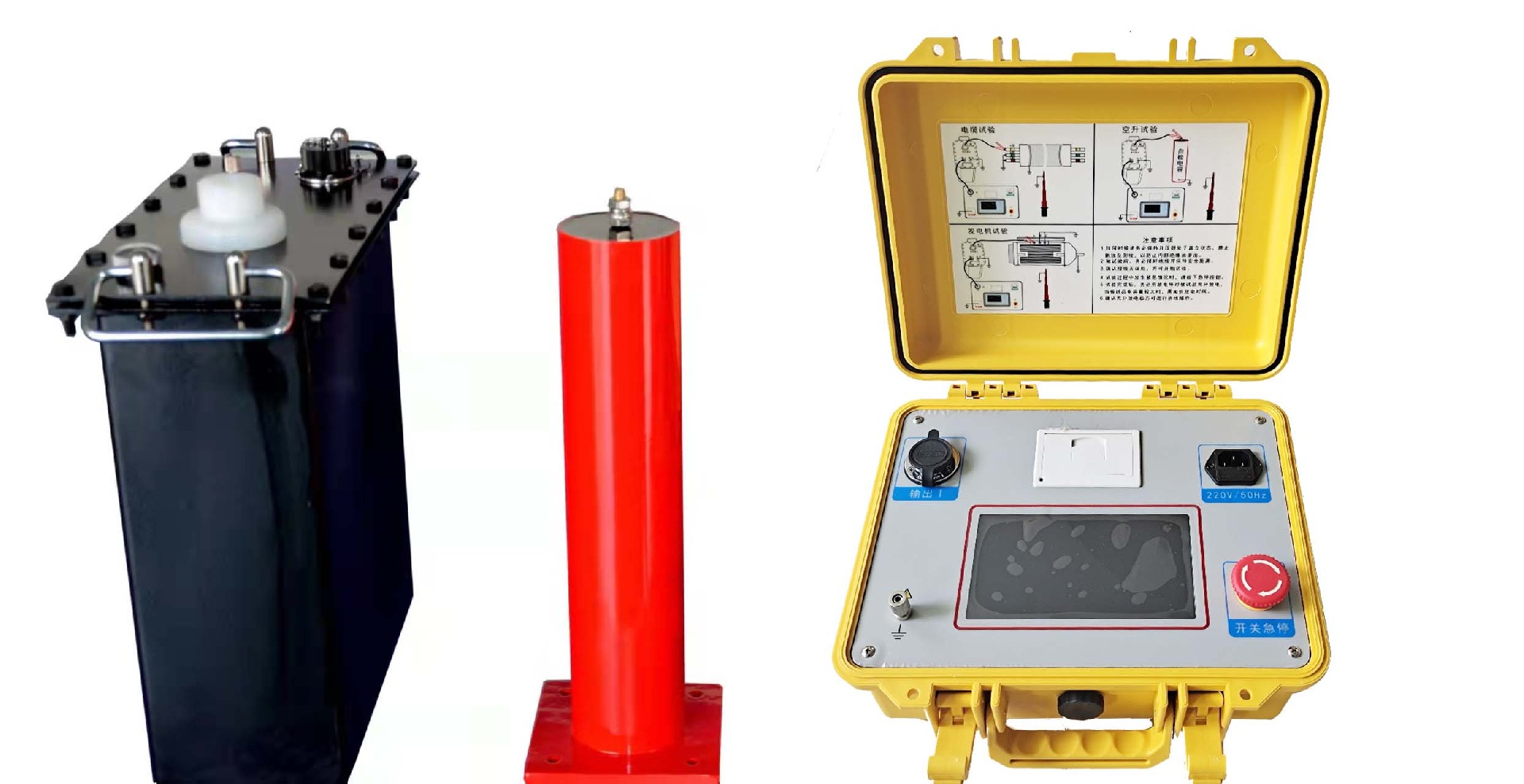

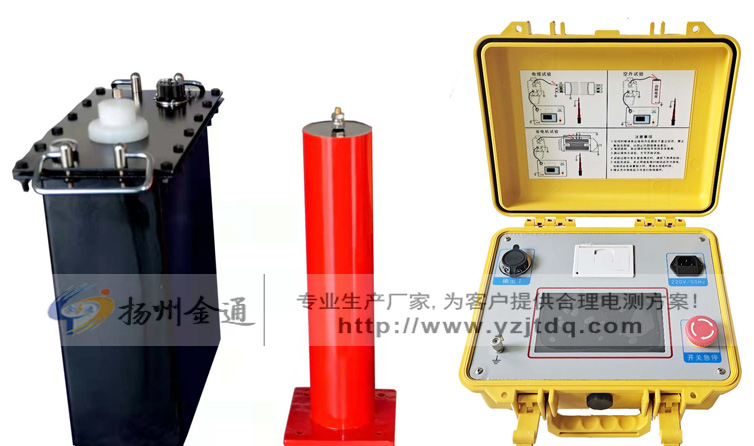

JT1012-30KV超低频高压发生器

JT1012-30KV超低频高压发生器,是我公司新品系列超低频高压发生器是采用新技术自主研发的核心产品,采用 7 寸触模屏、进口高速AD采集电路,适用于绝缘等值电容较大的电气设备耐压试验项目;电流、电压数据均通过高压侧采样获得,数据真实、准确;本系统采用高低压闭环负反馈控制电路,输出无容升效应;参考标准:DL/T 849.4-2004

JT1012-30KV超低频高压发生器产品简介 Product Introduction

电气设备的高压耐压试验是《绝缘预防性试验》规定重要项目之一,耐压试验可分为交流耐压试验和直流耐压试验,交流耐压试验又可分为工频、变频和 0.1Hz 超低频测试技术,其中 0.1Hz 超低频技术是新技术,是当前国际电工委员会推荐的技术。根据我国电力系统实际情况,发改委已制定了《35kV 及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法》行业标准,2004 年颁布了电力行业标准《超低频高压发生器通用技术条件 DL/T 849.4-2004》,我国正在推广的试验方法。本仪器是根据这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验。

超低频高压发生器是进行超低频交流耐压试验的高压测试装置,本装置适用于电力部门和工矿企业在现场对聚乙烯、交联聚乙烯塑料电缆及其他高压电气设备进行绝缘耐压试验。本装置相对于直流耐压试验具有较小的破坏性且与交流工频耐压具有等效性。


在对大中型发电机、电动机、电力电缆等试品进行工频耐压试验时,由于它们的绝缘层呈现较大的电容量,所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备,不但笨重,造价高,而且使用十分不便。为了解决这一矛盾,国际上普遍采用了降低试验频率,从而降低了试验电源容量的方法,超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。从国内外多年的理论和实践证明,用0.1Hz 超低频耐压试验替代工频耐压试验,不但能有同样的等效性,而且设备的体积大为缩小,重量大为减轻,理论上容量约为工频的五百分之一,且操作简单,这就是为什么发达普遍采用这一方法的主要原因。


我公司新品系列超低频高压发生器是采用新技术自主研发的核心产品,采用 7 寸触模屏、进口高速AD采集电路,以及生产工艺。提升了仪器质量稳定性,降低了设备的体积和重量,操作简单,克服了国内同类产品的诸多缺点,性价比远远高于同类进口产品的机械式升压器使用寿命短、故障率高、体积大的缺点。相较于其他几种耐压试验设备方式而言,0.1Hz超低频具有诸多优点。

通过多年的实践,大量用户的反馈表明:本系列超低频高压技术市场性价比更高!


产品别称:超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置。

JT1012-30KV超低频高压发生器特点优势 Selection Reference

1、超低频高压发生器采用新的变频技术产生的超低频信号,高压输出功率大;

2、超低频高压发生器体积小、重量轻、携带方便;

3、超低频高压发生器具有电源过流、高压过流、油箱过热等保HU功能;

4、设置有输出调频装置,其输出频率可分别调整为0.1、0.05和0.02HZ适应;

5、不同规格型号电缆和电气设备高压试验的需要;

6、电流、电压、波形数据均直接从高压侧采样获得,所以数据准确;

7、具有过压保HU功能,当输出超过所设定的限压值时,仪器将停机保HU,动作时间小于20ms;

8、具有过流保HU功能:设计为高低压双重保HU,高压侧可按设定值进行停机保HU;低压侧的电流超过额定电流时将进行停机保HU,动作时间都小于20ms;

9、高压输出保HU电阻设计在升压体内,所以外面不需另接保HU电阻;

10、由于采用了高低压闭环负反馈控制电路,所以输出无容升效应;

0.1Hz耐压试验设备机械式与电子式的性能比较


0.1Hz耐压设备类型

高压控制方式

高压波形

节能

噪音

机械寿命

电寿命

机械式

高压机械开关切换极性

方波

不节能:将多余的能量用大功率电阻消耗

电子式

高压电子开关切换极性

正弦波

节能:将多余的电能回馈电网

轻微

各种耐压试验设备的性能比较

比较内容

工频耐压

变频耐压

0.1Hz耐压

直流耐压

等效性

一般

绝缘破坏性

较大

操作an全性

较低

较低

较低

试验接线

复杂

复杂

简单

简单

设备体积

更大

较大

JT1012-30KV 超低频高压发生器技术参数 Technical Parameter

技术参数:

输出频率

0.1Hz、0.05Hz、0.02Hz

测量精度

±(3%满量程+0.5kV)

电压波形失真度

≤5%

使用条件

户内、户外

温度

-10℃∽+40℃

湿度

≤85%RH

电源

交流50 Hz,220V ±5%

30kV超低频高压发生器附件清单:


序号

名称

数量

1

0.1Hz/30kV控制箱

1台

2

0.1Hz/30kV升压器

1台

3

0.1µF/30kV并联电容

1台

4

30kV高压输出线

1根

5

并联电容高压连接线

1根

6

**控制电缆

1根

7

电源线

1根

8

接地线

1套

9

70kV放电棒

1根

10

10A电源保险管

10只

11

打印纸

2卷

12

使用说明书

1份

13

合格证

1份

14

出厂检验报告

1份

50kV超低频高压发生器附件清单:

序号

名称

数量

1

0.1Hz/50kV控制箱

1台

2

0.1Hz/50kV升压器

1台

3

0.1µF/50kV并联电容

1台

4

50kV高压输出线

1根

5

并联电容高压连接线

1根

6

**控制电缆

1根

7

电源线

1根

8

接地线

1套

9

70kV放电棒

1根

10

20A电源保险管

10只

11

打印纸

1卷

12

使用说明书

1份

13

合格证

1份

14

出厂检验报告

1份

80kV超低频高压发生器附件清单:

序号

名称

数量

1

0.1Hz/80kV控制箱

1台

2

0.1Hz/80kV升压器

2台

3

0.5µF/80kV并联电容

1个

4

30kV高压输出线

1根

5

80kV高压输出线

1根

6

I号和II号升压器高压连接线

1根

7

并联电容高压连接线

1根

8

**控制电缆

2根

9

电源线

1根

10

接地线

1套

11

140kV放电棒

1根

12

25A电源保险管

10只

13

打印纸

1卷

14

使用说明书

1份

15

合格证

1份

16

出厂检验报告

1份

注:超低频高压发生器产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
